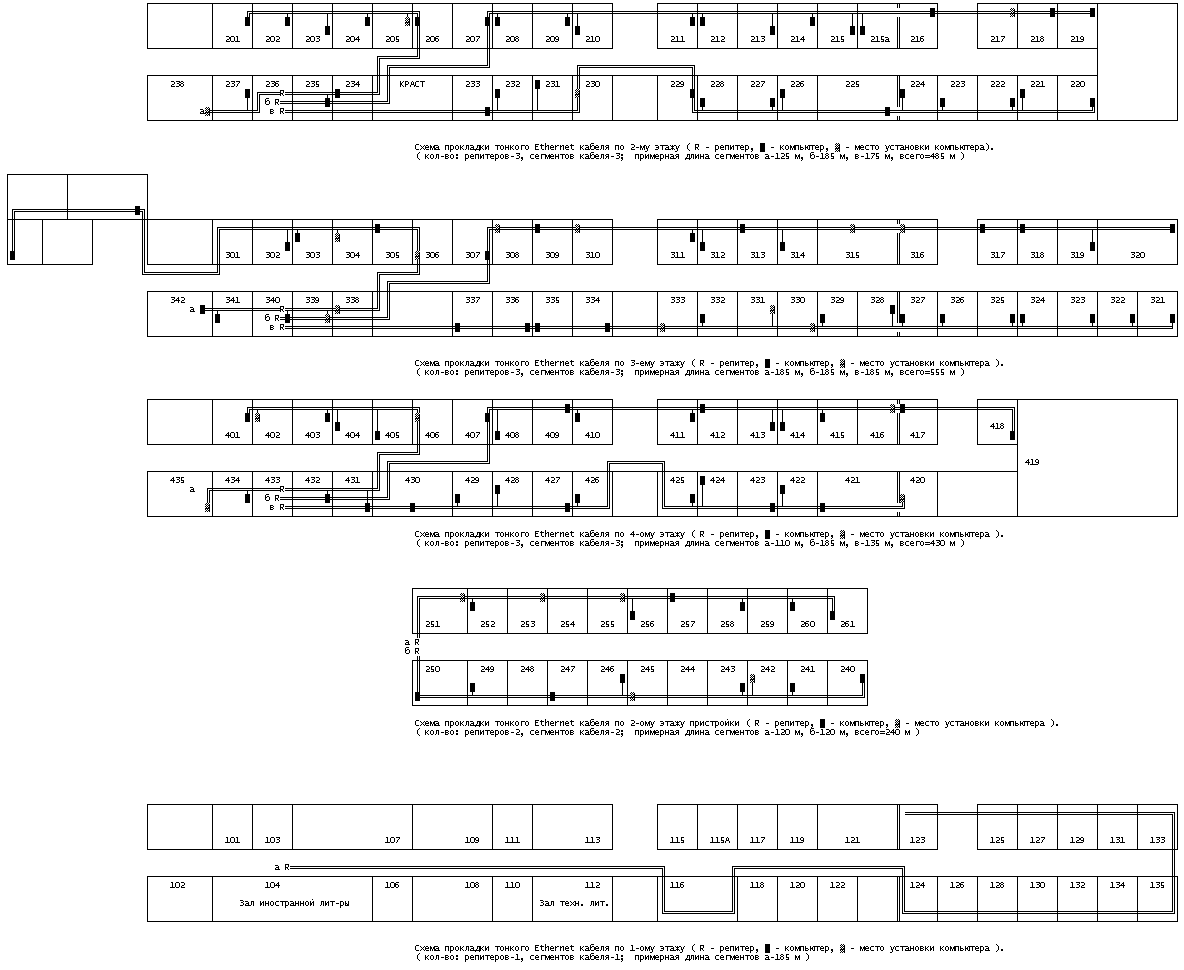

Схема прокладки в ЛТФ тонкого коаксиала (1993-1998 гг.) - более не используется

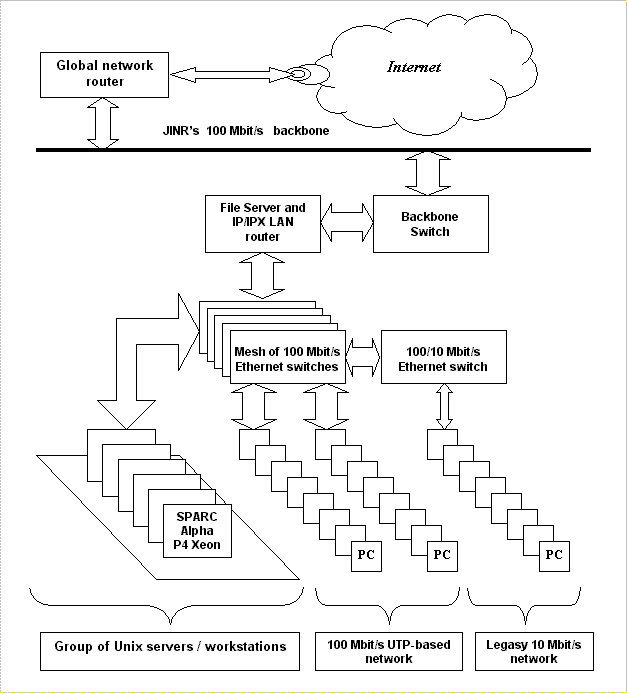

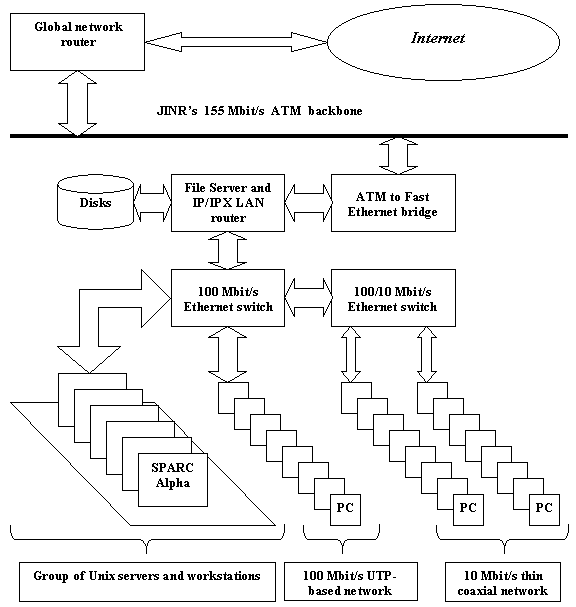

Схема локальной сети ЛТФ (2002 г., 2000 г.)
Статистика загрузки сети
Регистрация оборудования

Основные параметры

В локальной сети ЛТФ используются технологии Gigabit Ethernet (скорость 1 Гбит/сек ) и Fast Ethernet (100 Мбит/cек). Максимальная скорость передачи данных может достигать, соответственно, 30-80 Мбайт/cек и 12 Мбайт/сек при использовании, например, FTP и при условии, что нет существенной конкуренции с другими клиентами сети. Cеть ЛТФ построена на коммутаторах, а проводка выполнена витой парой (UTP) категорий 5 и 6. Большинство персональных компьютеров подключены к сети на скорости 100 Мбит/сек, основные серверы подключены на скорости 1 ГБит/сек (кроме компьютеров Sun). Старые ПК не имеющие скоростных адаптеров могут обмениваться данными на скорости не более 10 Мбит/сек.

Сетевые протоколы

TCP/IP - основной протокол для работы как в локальной сети, так и в Интернет
IPX/SPX - протокол, обеспечивающий доступ к серверу TFS обмен данными между ПК под Windows в пределах сети ЛТФ

Параметры для настройки сетевого подключения ПК

Обязательные индивидуальные параметры:

IP адрес - 159.93.130.nnn, где конкретное значение "nnn" закреплено за каждым ПК и выдаётся сетевым администратором ЛТФ
имя компьютера (host name) - обычно имеет вид pc7mmm, где mmm - номер комнаты в ЛТФ, в которой установлен ПК

Список статических IP адресов, закреплённых за персональными компьютерами, можно посмотреть в файле /etc/hosts на серверах thsun1 или theor.

Обязательные параметры, общие для всех компьютеров сети ЛТФ:

сетевая маска (subnet mask) - 255.255.255.0
основной шлюз (default gateway) - 159.93.130.1
серверы DNS - 159.93.130.8, 159.93.17.7, 159.93.17.8
имя домена (domain name) - jinr.ru
тип пакетов IPX/SPX (frame type) - Ethernet_II

Дополнительные параметры:

WINS сервер - 159.93.130.8
основная группа сети Microsoft (network group) - LANGROUP

Параметры электронной почты:

Сервер приходящей почты (Incoming mail server) - theor.jinr.ru
Почтовый протокол - POP3, IMAP4 (в том числе с поддержкой SSL)
Сервер исходящей почты (Outgoing mail SMTP server) - theor.jinr.ru (можно jimex.jinr.ru)
